從零開始搭建攝像頭測試實驗室
點擊：15660 日期：2018.09.17
【摘要】從零開始搭建攝像頭測試實驗室
一、實驗室規模與測試卡擺放位置預算
-
實驗室一般分為影像實驗室（18%灰漆墻面）和暗房（啞光黑漆墻面），可以根據需求選擇。實驗室的搭建需要預算好需要擺放的測試卡空間和位置，一般規模實驗室長X寬為3X3米，這樣放能容納下一張最大的八倍測試卡（2848x1600mm），便于調整補光燈位置和攝像機角度進行測試。

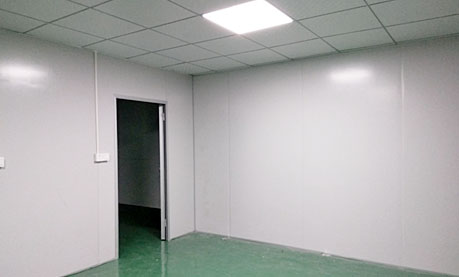

搭建前：
-
實驗室拍攝需要一個反光比較少環境，標準的拍攝環境為18%反射率。處理這塊時可以選用我公司的ISS1838專業實驗室標準18%灰漆對影像實驗室墻面進行上漆（ISS1839專業實驗室標準啞光黑漆可用做暗室上漆）。

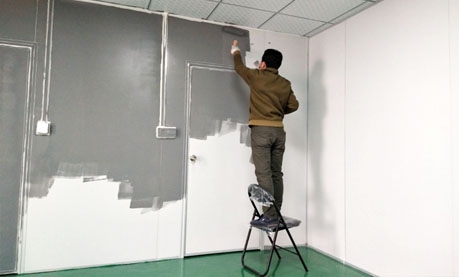

在刷漆時，先將漆料均勻攪拌，然后用滾筒刷在墻面初步上漆。間隙小的地方，用刷子進行單獨處理。處理完四周墻壁后，再對吊頂進行處理。
刷漆：
-
實驗地面由于需要經常擺動測試架與及人員走動，所以不能刷漆，需要鋪設灰色地毯，而且灰色地毯吸收光線很強，不用擔心反光問題。在鋪設地毯時需要計算好地毯與實驗室的長寬，擺放地毯進去時注意不要刮花已經刷好漆的墻壁。鋪設地毯可以采用布基膠粘貼。
地毯：
-
實驗室圖卡可以根據需求擺放測試卡，如分辨率測試卡 TV-line 、 SFR 、MTF 、二十四色色卡、灰階測試卡、畸變測試卡、視場角測試卡、雜光鬼影測試卡、膚色測試卡等。
測試卡分為帶背板的和不帶背板的。如果您的實驗室是用彩鋼板搭建的，則可以選擇不帶背板的測試卡，直接用磁鐵吸附在墻壁上?；蛘哂脤ｉT測試架置放測試卡，便于調整測試距離和位置。

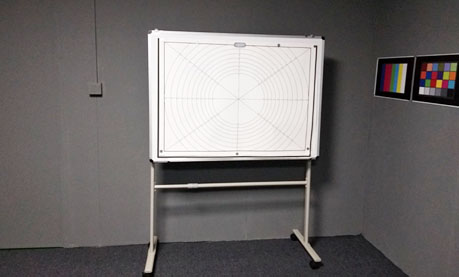

圖卡一角：
-
攝像頭拍攝需要一個標準的拍攝光照強度，標準光照強度為1000lux左右。而測試卡又分為反射式和透射式測試卡，根據不同種類測試卡與及尺寸選用不同補光燈進行拍攝。
三種補光源：

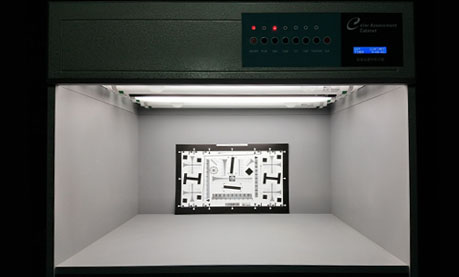

(一） 反射式多色溫攝像頭測試燈箱

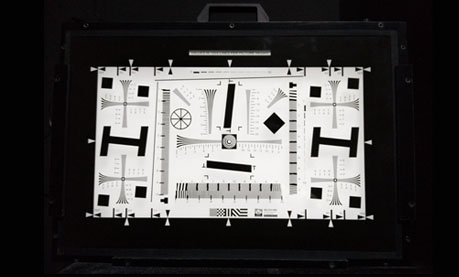

(二） 透射式可調照度攝像頭測試燈箱

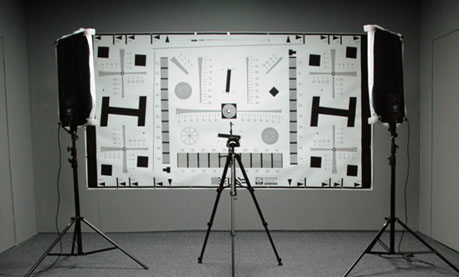

(三） 照度可調補光燈
-
實驗室可以根據需求來選擇相應的測試卡與及設備，以下為一個全面實驗室的設備列表。
