ISO12233分辨率測試卡（ISO12233 Chart）的使用方法
ISO12233分辨率測試卡的推出，是根據不斷發展的攝像頭器材性能需求；Digital CINE Camera Resolution Chart是根據ISO12233標準而建立。除了保有原來的測試標準外，也針對未來數字影像器材的發展，擴大展圖比例，同時也囊括了更高解析度的判讀方式。
ISO12233 標準分辨率測試卡
PIMA / ISO Camera Resolution Chart ISO12233 / WG18
很多同學好奇，既然已經有了MTF方式可以判斷相機和鏡頭的解像力，為什么還要發展不同的解像力測試方法呢？這個問題非常好，MTF理論 經過千錘百煉，驗證無誤！但關鍵卻出在拍攝的樣版圖上！由于單純以線條所組成的MTF測試圖，本質上就受制于輸出設備的極限，當高達千萬畫素的DSLR 推出時，例如:Nikon D2X 或 Canon EOS 1Ds MKII等，其拍攝解像力就已經超越傳統底片的表現（過去定義傳統135mm底片約為千畫畫素）。換言之，當設備的進步開始超越 USAF1951 和 ISO12233的極限時，該測試其實就已經不存在相對上的意義。

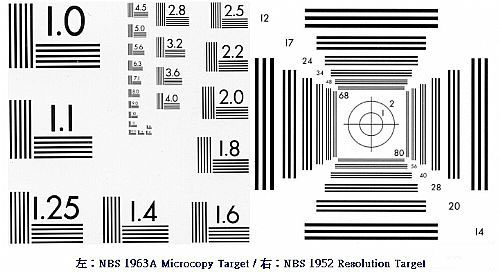

不同年代的解像力測試圖：

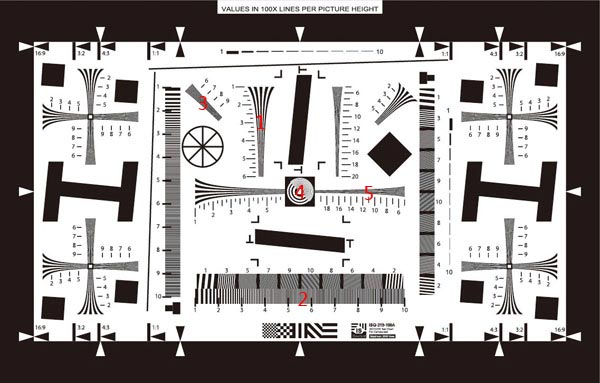

因此，MTF發展了幾十年，同樣的所翻拍的樣圖也不斷的在跟著演進，已符合目前一般拍攝狀況時的實際需要。我們 看PIMA / ISO Camera Resolution Chart ISO12233 / WG18 就是很好的例子，這個時期的解像力圖已 針對模仿實際場景做了調整，不僅線條改以雙曲線逼近制作，格式也不再清一色是直線和橫線了。請注意到上面用紅色號碼標記的五個點，為此圖特有用于目測解像力之性能：
- 垂直解像力條 (Vertical Res)---可目測鏡頭對垂直影像的解像力。
- 對比指示條（Contrast Indicator)--用于顯示在空間頻率不同下的對比狀況。
- 對角線解像力條 （Diagonal Res)--45度傾斜的對角線解像力條 。
- 中央對焦區 (Center Focusing Area)--兩種不同頻率的同心圓，協助對焦。
- 水平解像力條 （Horizontal Res)---可目測鏡頭對水平影像的解像力。
新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以測試散光效果。
WG18圖不僅可以滿足直接目測來評估解像力的效果（部分線條細達0.1mm，幾乎等同人髮粗細），也同樣的可藉由電腦軟件的協助，計算出不同位置的SFR值。
SFR 美系測量的新標準

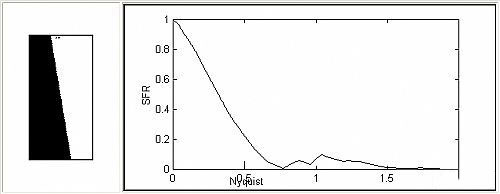

新名詞 SFR！Spatial frequency response (SFR) 主要是用于測量隨著空間頻率的線條增加對單一影像的所造成影響。簡言之SFR就是MFT的精簡版。因為測量MFT需取得昂貴的正弦樣版，并且需換算大量的數據。因此，PIMA開發了這款 較低成本的SFR作為替代品?；旧蟂FR只需一個雙色調的黑白斜線（如下左圖所示）即可換算出約略相等于MFT的值的解像力評鑒圖。
